  Klappenschrank M 07 f. 3 Leitungen

 (RTV)

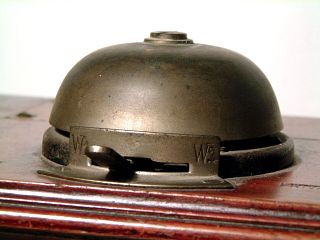

Schrankwecker

Klappenschrank-Gleichstromwecker für 3 Volt (Mikrofonbatterie-Speisung) und Weckerumschalter:
W1 ... Apparatewecker
(Wecker aus)
W2 ... externer Wecker



Schlagstempel PRIVAT

dieser Schrank wurde in einer teilnehmereigenen (privaten) Nebenstellenanlage eingesetzt. Die RTV verwendete das gleiche Modell.

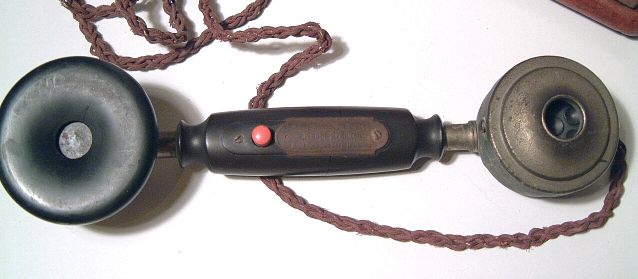

Handapparat ZB 06

Auf dem Schildchen steht Zum Lauthören Knopf drücken. Da die früheren Holz-Induktionsspule (s.u.) keine Rückhördämpfung hatte, konnte sie durch Drücken der roten Taste am Handapparat überbrückt werden und damit einerseits eine etwas höhere Empfangslautstärke und andererseits eine Unterdrückung der durch das eignene Mikrofon aufgenommenen Raumgeräusche erreicht werden.

Die Trichtereinsparche fehlt, außerdem ist die Mikrofonmembran zerbrochen, so daß die kegelförmigen Mulden für die Kohlekugeln (fehlen demzufolge auch) des OB-Mikrofons gut zu erkennen sind (rechts).

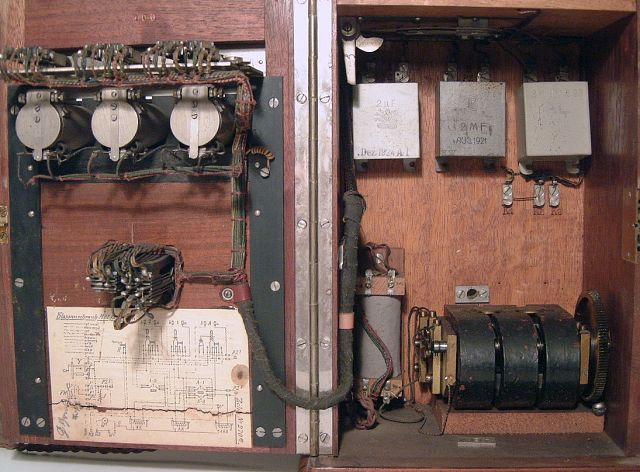

Schrank geöffnet.

Links: über dem eingeklebten Stromlaufplan die Federsätze der Hebelschalter, darüber Klappenmagnete und ganz oben Federsätze der Abfragetasten.
Rechts: Gabelumschalter mit Hebel zum Auslösen der Abfragetasten beim Auflegen, dahinter Metallpapier-Kondensatoren

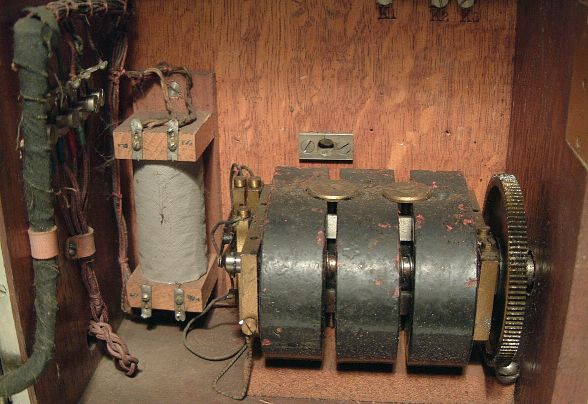

Links: Holz-Induktionsspule (ohne Rückhördämpfung)
Rechts: 3lamelliger Induktor.

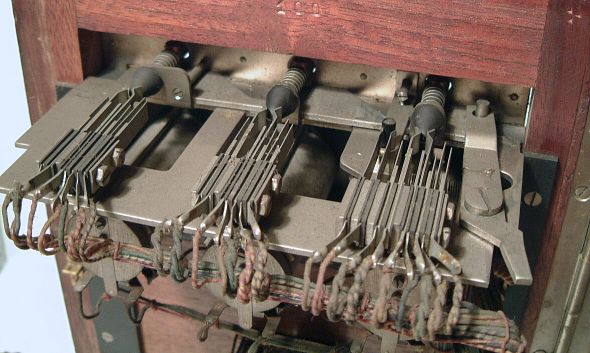

Federsätze und Mechanik der Abfragetasten.

Der Hebel rechts wird vom Hakenumschalter betätigt und bringt alle Tasten beim Auflegen in die Grundstellung. Eine gedrückte Taste löst jeweils die anderen wieder aus.
Die rechts befindliche Amtstaste verfügt über einen Seitenschalter (zwei linke Federn mit Betätigungspimpel), der während eines Rückfragegesprächs das selbsttätige Schlußzeichen zum Amt unterdrückt. Er wird beim Drücken der Amtstaste mit betätigt und verbleibt dann bis zum Auflegen in dieser Stellung.
