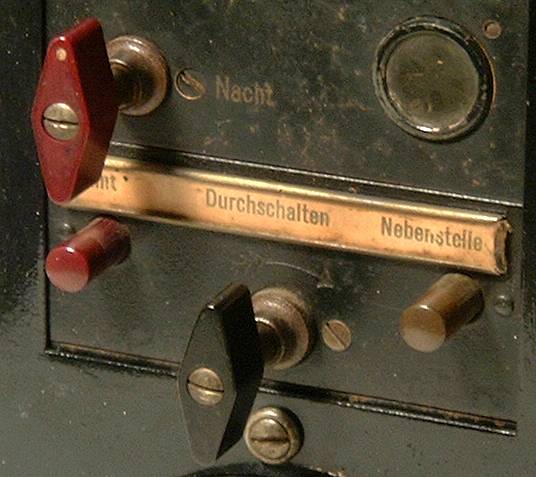

Bedienfeld:
mit Amts- und Nebenstellentaste, Durchschalte- und Nachtschalter sowie Sternschauzeichen

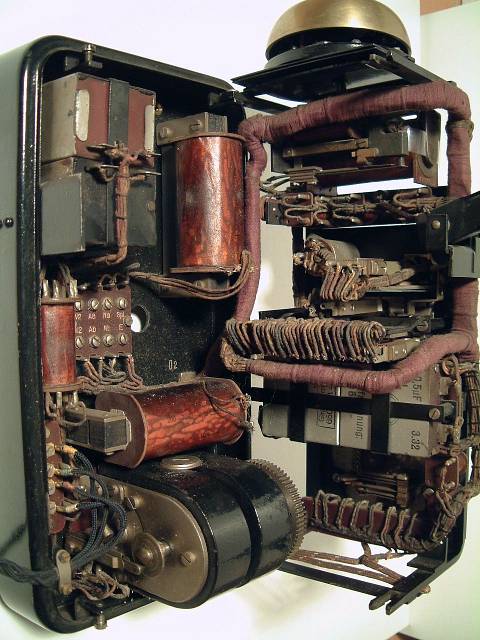

Apparat geöffnet.
Auf der Bodenplatte (links) befinden sich die zwei großen Drosselspulen und Kondensatoren der Speisebrücke (zur Stromversorgung über die Amtsleitung und Erde), die Induktionsspule, Anschlußklemmenleiste sowie der Induktor.
Der Apparateeinsatz (rechts, aufgeklappt) trägt den Gleichstromwecker, zwei Relais (Wechselstrom-Anrufrelais sowie - dahinter - Nebenstellenrelais), Tastensatz und Knebelschalter, weitere Kondensatoren, den Nummernschalter sowie eine Klemmenleiste mit Brücken für die verschiedenen Betriebsarten.

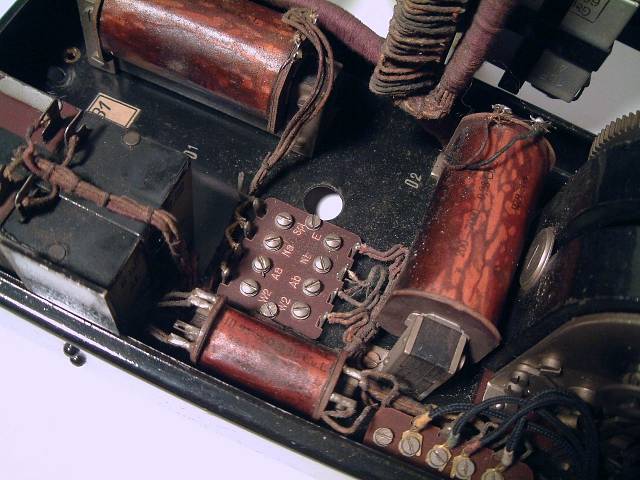

Blick auf die Klemmenleisten:
	W2-W2	zweiter Wecker (für Gleichstrom)
	Aa-Ab	Amtsleitung La, Lb
	Na-Nb	Nebenstelle a, b
	Spl	Speiseleitung (-, falls Anlage nicht über Speisebrücke versorgt)
	E	Erdklemme (+)
