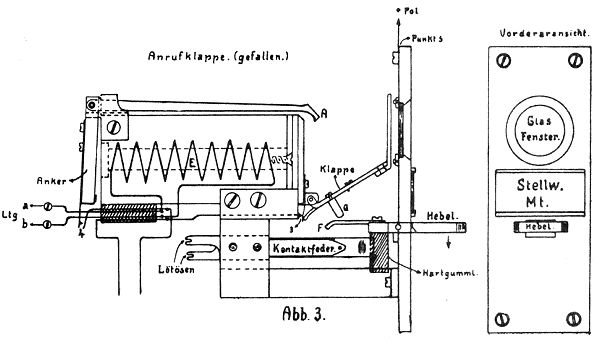

Zeichnung der Rückstell-Fallklappe

Der über die Ltg a/b ankommende Rufstrom magnetisiert die Spule E, wodurch der Anker angezogen wird und der durch Anheben des Hakens A die Klappe entriegelt, die durch ihr Eigengewicht nach vorn fällt (siehe Zeichnung). Eine angenietete weiße Schaufahne wird hinter dem Glasfenster sichtbar.
Ein Dauerkontakt 3 schließt gleichzeitig einen örtlichen Weckerstromkreis.

Wird der Abfrage-Hebel niedergedrückt, hebt seine nach oben gehende Verlängerung F über den Stift a die Klappe wieder zurück in die senkrechte Grundstellung.
