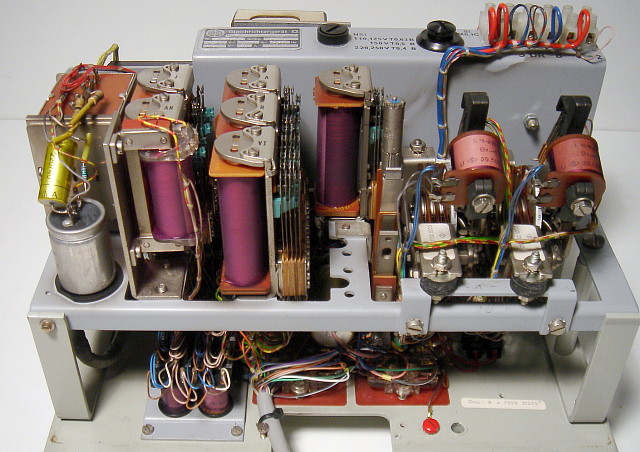

Ansicht von unten.
links: (runder) Elektrolytkondensator für 2"-Rufrythmus
rechts: Anrufsucher und Leitungswähler

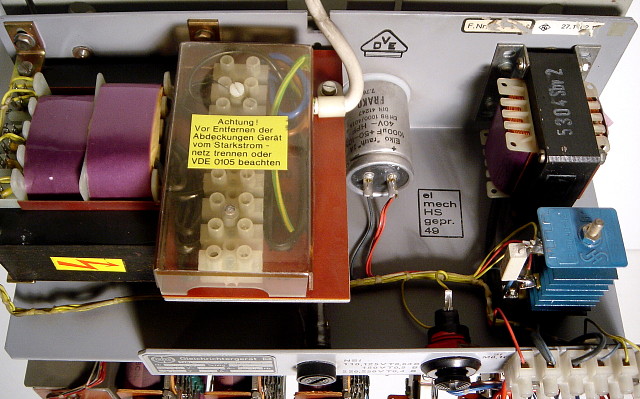

Netzanschlußgerät auf der Oberseite.
Mitte: schutzisolierter Klemmenblock für Netzspannungswähler (110-125-150-220-250 V)
Rechts: Siebdrossel, Graetz-Selengleichrichter mit seitlichem Grundlastwiderstand

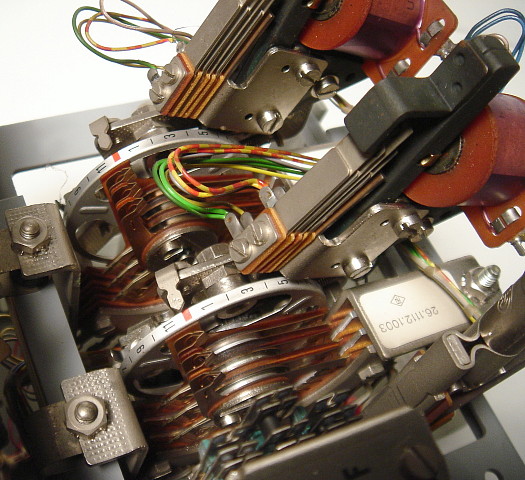

Leitungswähler (oben) und Anrufsucher.
11teilig mit 3 Armen (a, b, Rücklaufsegment), vereinfachte Konstruktion. Die Drehmagnete betätigen zusätzliche Kontakte zur Selbstunterbrechung für freie Anrufsuche und Rücklauf sowie zur Entlastung der Kontaktkränze.
Zahlenringe zur Identifizierung der Schaltarmposition (hier Grundstellung).

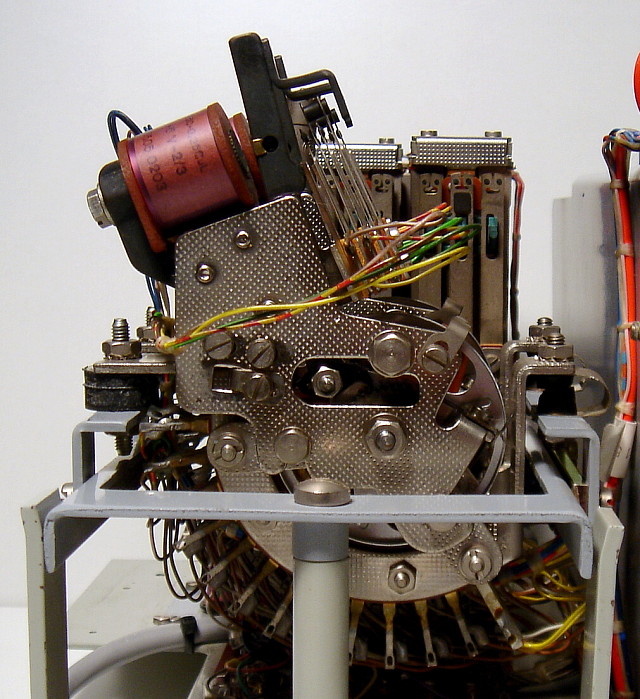

Leitungswähler, Ansicht von rechts:
gelagert auf Schwingmetallpuffern, rechts (gerissen) mit Masseband, links (größeres) Austauschteil, (leider wurden alle Originalpuffer auf dem Transport zerstört).

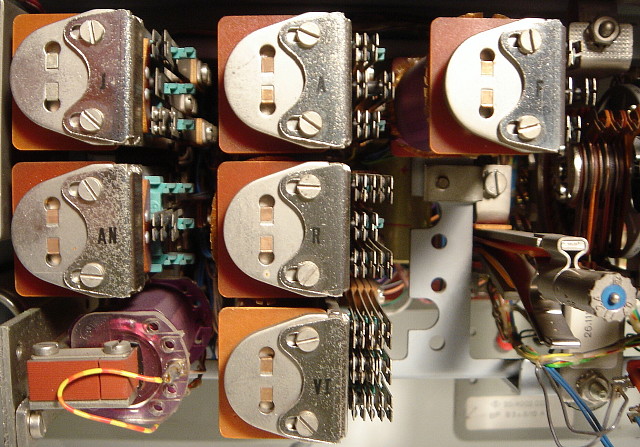

Relaissatz.
I - Speise- und Impulsrelais, A - Abschalt- und Unterbrecherrelais, F - Flackerrelais (für 2"-Ruf)
An - Anlaßrelais für Anrufsucher, R- Rufrelais
Rufdrossel, VI - Umschaltrelais AS-LW; rechts: Rücklötsicherung für Wähler-Drehmagnete

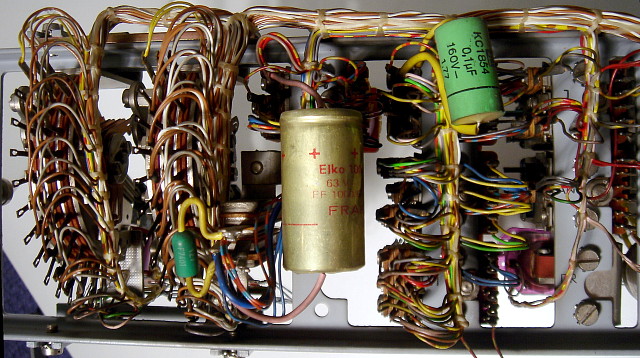

Rahmen von unten, ausgeschwenkt.
Links: Wählervielfach
Elektrolyt-Kondensator gehört vermutlich zum Netzteil

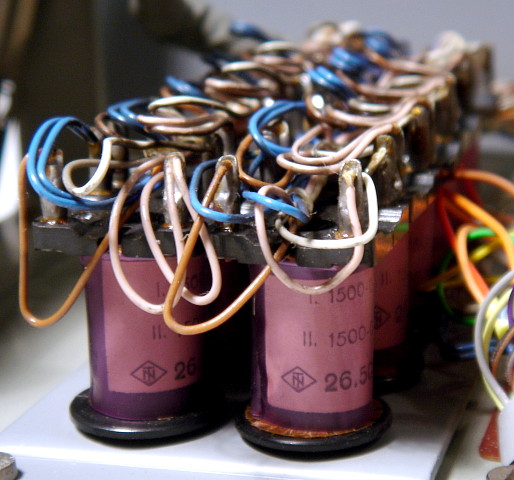

Drahtwiderstände je Teilnehmer 2x 1500 Ohm zum Anlassen des Anrufsuchers.

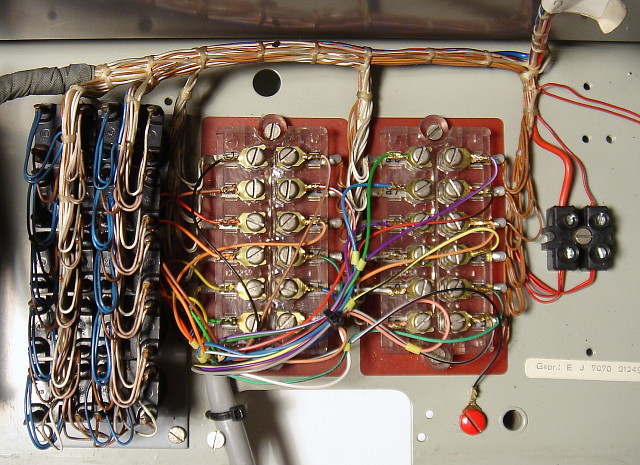

Klemmenleisten.
Leitungen 1a/1b ... 5a/5b bzw. 6a/6b ... 10a/10b
jeweils untere Klemmenpaare links: -/BL (Belegtlampe), rechts: Mha/Mhb (Aufschalten)
