W-Tischfernsprecher BC 330 Telegrafverket (Schweden) |
 |
|

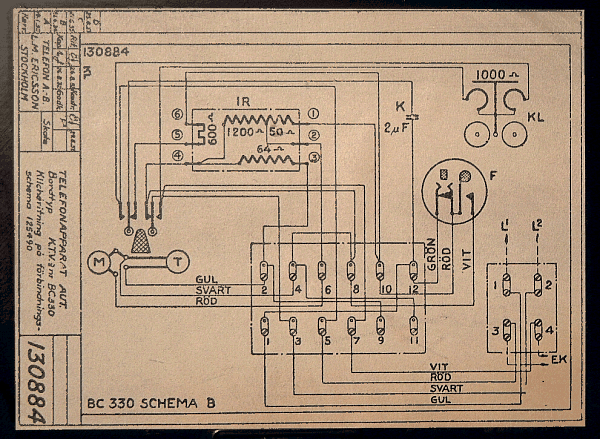

eingeklebtes Schaltschema auf Bodenplatte |
 Quelle: Ekeberg, Telefoni, Teil III/2 |

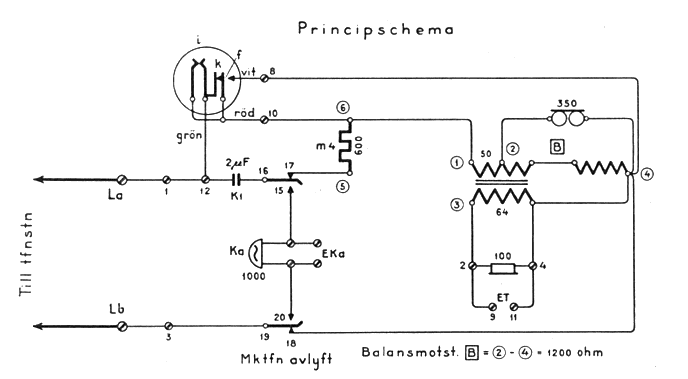

| Schaltplan, Handapparat abgehoben Rückhördämpfungsschaltung bei B; doppelpolige Abschaltung des Apparateweckers, damit kann der Apparat auch als Zwischenstelle eingesetzt werden; die weiterführende Leitung käme dann an Eka; damit der eigene Wecker beim Wählen der Endstelle nicht mitläutet, mußte er dann allerdings abgeklemmt werden. Siehe auch Zwischenstellenapparat ohne eingebauten Wecker. |
