  SA-Zwischenstellenumschalter BC 311
  Televerket (Schweden)

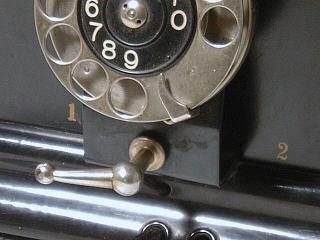

Detail: Nummern- und Kurbelschalter.
Die Wählscheibe hat die schwedische Nummerierung 0,1,2...9.
Für den Kurbelschalter bedeuten 1=Amtsleitung, 2=Endstelle;
in Mittelstellung (nach oben): Durchgeschaltet.

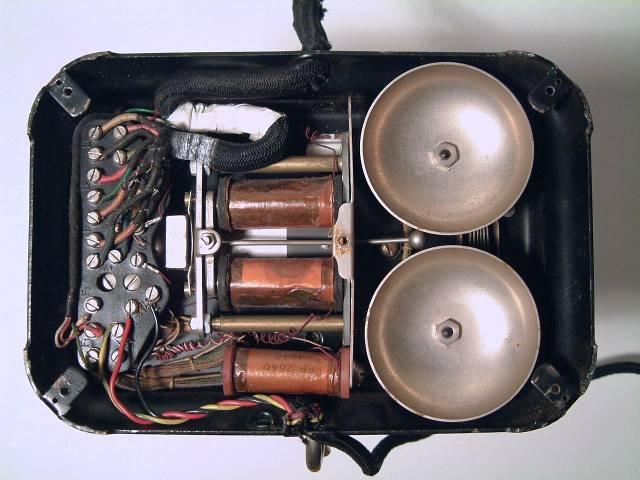

Bodenplatte abgenommen.
Diese Unteransicht zeigt einen Apparat für 2 Nebenstellen, unter den Weckerschalen befindet sich der Federsatz eines zusätzlichen Zugschalters.

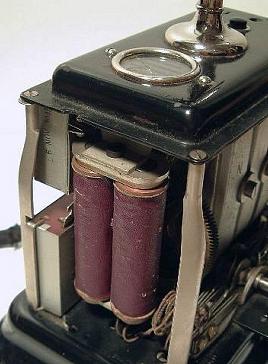

Schauzeichen-Relais für die Weckerabschaltung.
Es liegt in Durchsprechstellung in der Amtsleitung und zieht an, sobald die Nebenstelle abhebt. Der Klappanker (unten) trägt eine leichte Fahne, die gleichzeitig als Gitterschauzeichen den Belegtzustand anzeigt.

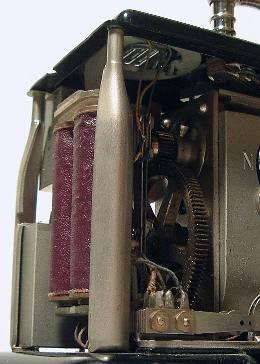

Detail: Gitterschauzeichen in "Frei"- und "Besetzt"-Stellung.

Es war sehr schwierig, einen kompletten Apparat zu erwerben - meist war das Relais ausgebaut und der Apparat zum normalen W-Teilnehmerapparat umgerüstet. Die Abbildungen dieser Seite zeigen das Gehäuse eines unvollständigen Zwischenumschalters, ich werde aus dem schönen (aber umgebauten) Apparat der Übersichtsseite und diesem ein funktionsfähiges Exemplar zusammenfügen.
