  ZBSA-Zwischenstellenumschalter
  Automatic Telefon Fabrik Copenhagen (Dänemark)
Herstellerlogo ATF
Automatic Telefonfabrik Kobenhavn

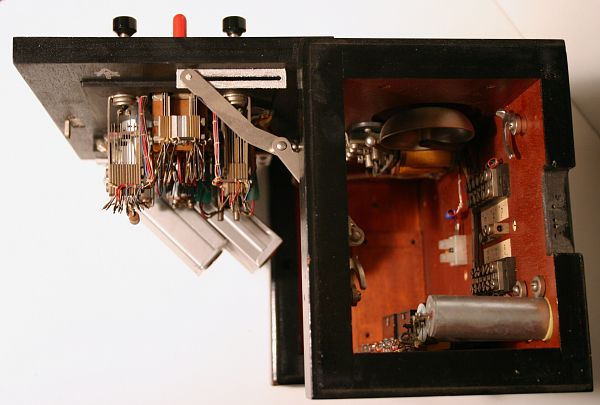

Schrank von oben, geöffnet.
Der Deckel (hier entfernt) wird mit zwei Haken gehalten.
Rechts unten zwei Drosselspulen mit Topfmagneten.

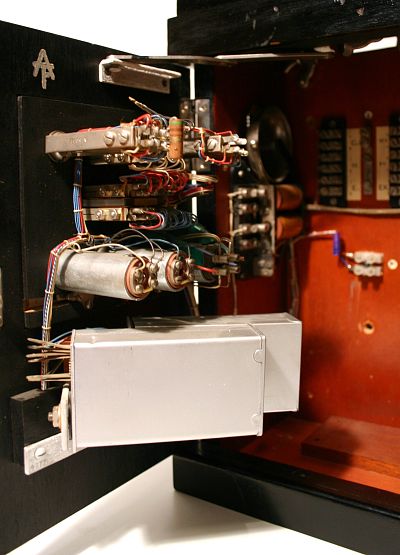

Türseite
Mitte Topfmagnete der Fallklappen, darunter Speise- und Überwachungsrelais mit Schirmkappen.

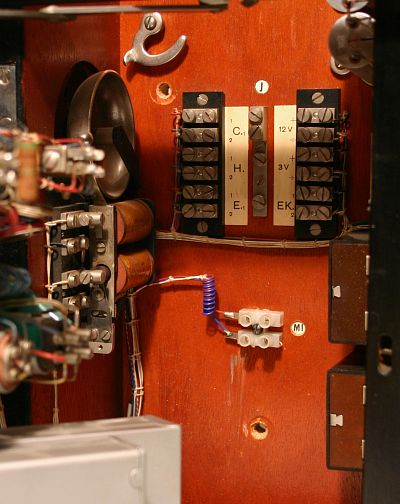

Schrank innen.
Links Anrufwecker und -schnarre, unter der Klemmenleiste der Induktoranschluß, hierfür ist offensichtlich später eine Lüsterklemme zum Anschluß eines Ruftransformators (MI=Motorinduktor?) nachgesetzt worden

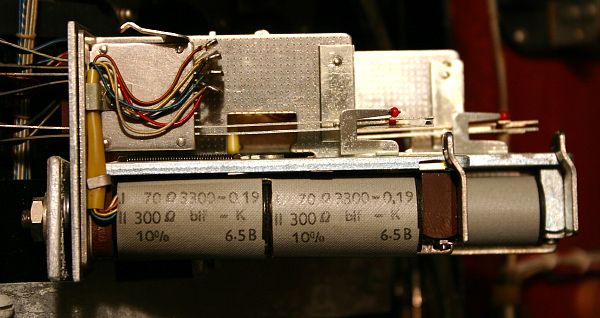

Relais, Schirmhaube abgenommen.
Hinten Speiserelais für Interngespräche, vorn Schleifenstrom-Überwachungsrelais für Amtsverbindungen. Symetrischer Aufbau, ein Arbeitskontakt für Anruf- bzw. Schlußzeichen.

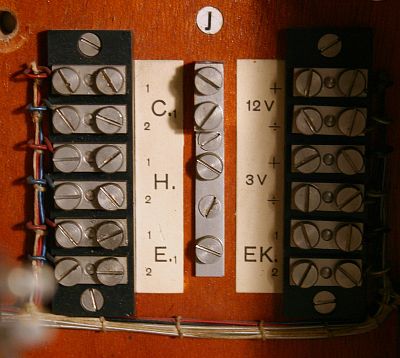

Klemmenleisten:

C = Central (Amt)
H = Huved (Hauptstelle)
E = Ext. (Nebenstelle)

12 V = Speisebatterie
3 V = Weckerbatterie
EK = Zweitwecker
