Handbedienter Zwischenumschalter Hagenuk (DBP) |
 |
|
|

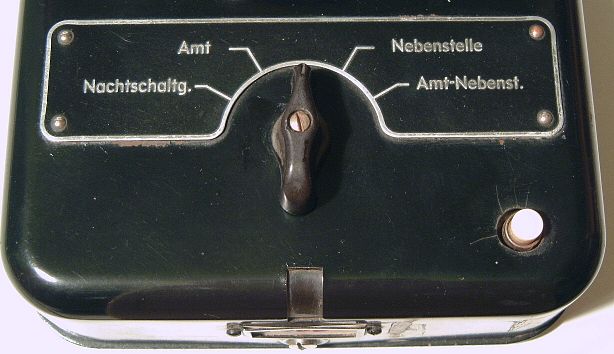

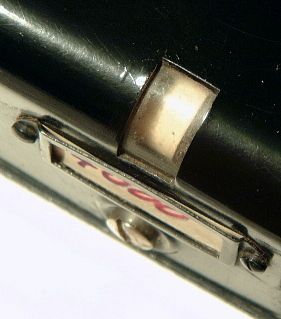

Bedienfeld, Grundstellung Der Drehschalter rastet in allen Schalterstellungen ein, wird aus den Stellungen "Amt" und "Nebenstelle" beim Auflegen ausgelöst, verbleibt dagegen in der Stellung "Amt-Nebenst." bis zum Auflegen der Nebenstelle. Die Erdtaste (weiß, rechts unten) ist etwas unbeholfen nachgesetzt worden. Unter dem Drehschalter das Fenster für das Belegungsschauzeichen (spricht an, wenn die Nebenstelle abgehoben hat): |
|
 |
 |
 |
 |

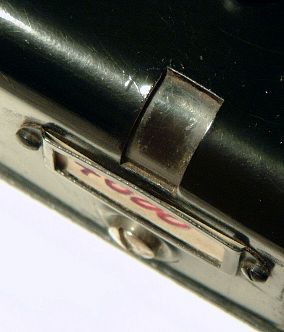

| Die Schaufahne wird durch den Anker des M-Relais betätigt (s. unten). Gleichzeitig verhindert der ebenfalls vom M-Relais betätigte Hebel rechts der Schaltertrommel, daß sich diese selbsttätig aus der Durchsprech-Stellung "Amt-Nebenst." zurückdreht, solange die Nebenstelle spricht. | |
|
|
|

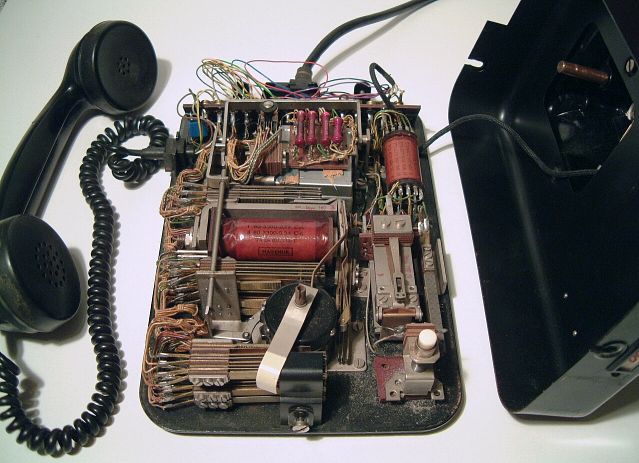

Gehäusekappe abgenommen In der Mitte links das M-Relais, welches beim Nebenstellenanruf anspricht sowie die Anzeige des Schauzeichens (Fahne unten) und die Auslösung des Drehschalters nach Ende eines Nebenstellen-Amtsgespräches bewirkt. Rechts, hinter der Erdtaste, das R-Relais für das Halten der Amtsverbindung bei Rückfrage der Haupstelle. Vorn die Trommel des Drehschalters mit Kontaktsätzen und Rastnasen.
|
|
 |
|
|

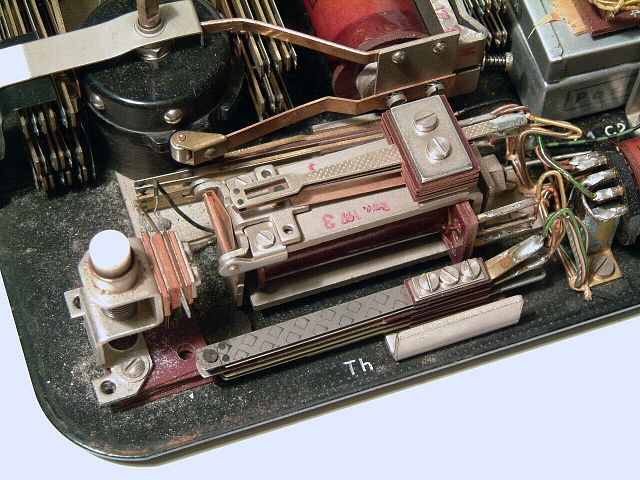

Detail R-Relais, nachgesetzte Erdtaste und Thermorelais für verzögerte Auslösung der Durchschaltung Nebenstelle-Amt
|
|
 |
|
|

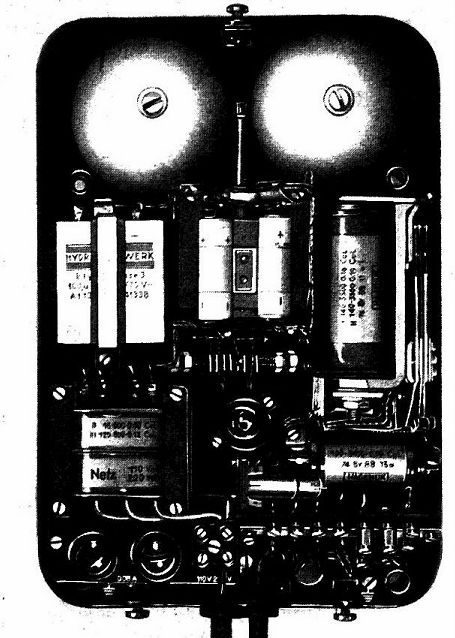

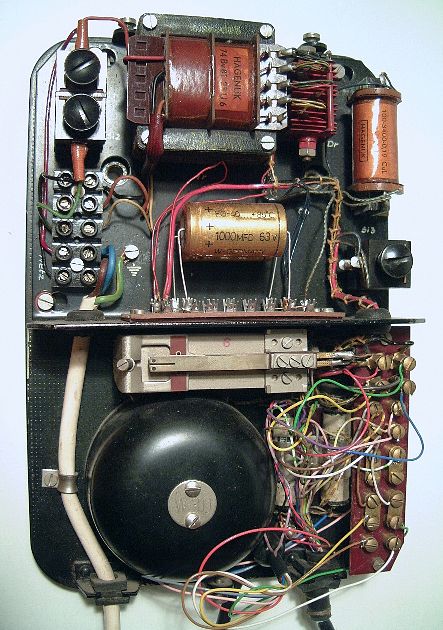

Beikasten, geöffnet. Oberhalb des Dosenweckers das L-Relais zur Schleifenüberwachung der Nebenstelle bei Amtsgesprächen, ganz oben 220-V-Netzteil für die Stromversorgung. Gerufen wird mit 50-Hz-Wechselspannung. Das Apparateschnur ist offensichtlich ausgetauscht worden und ohne die üblichen Kabelschuhe angeklemmt. Frühere Ausführung des Beikastens mit Doppelspulenwecker: |
|
|
|
|
