  Zwischenumschalter A.T.-C.B.T.
  Ericsson?(GPO/Australien)

Gehäusekappe abgenommen



Seitenansicht, ohne Gehäusekappe.

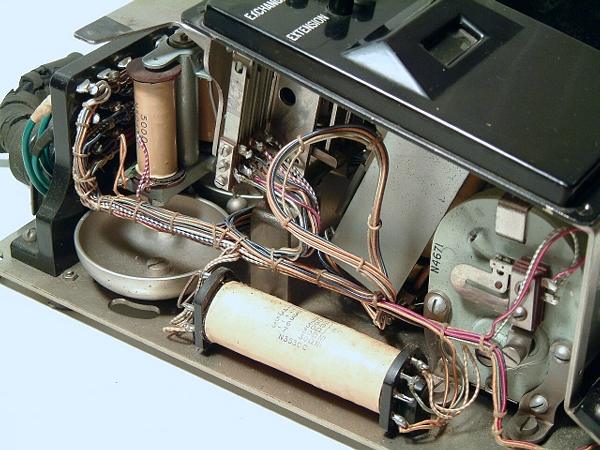

vorn Induktionsspule, links oben das Magnetsystem des Wechselstrom-Apparateweckers (nach der deutschen RTV-Konstruktion von Siemens & Halske)

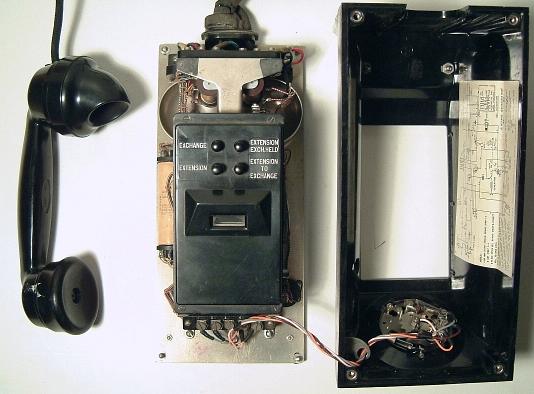

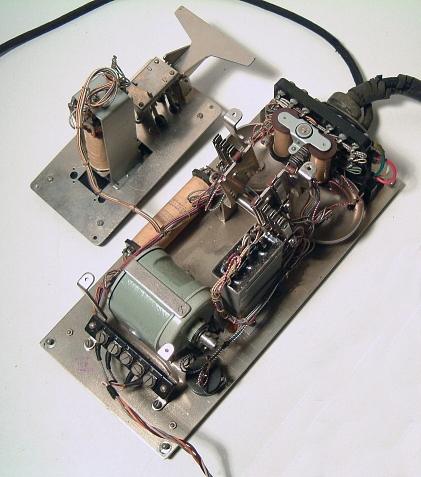

Apparat teilweise zerlegt.

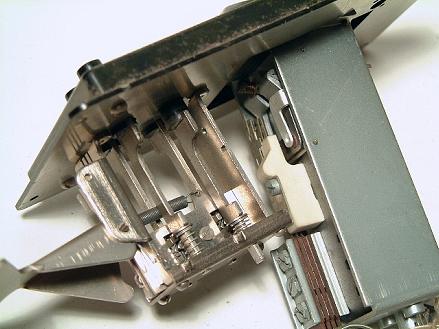

Die Tastenmechanik läßt sich einfach von den Federsätzen lösen:

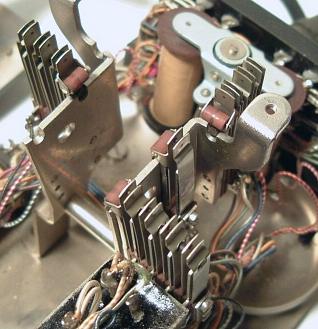

Detail Federsätze Tastenmechanik und Relais-Sperrzeichen (rechts)

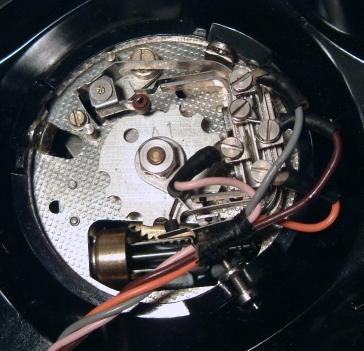

Detail: Nummernschalter

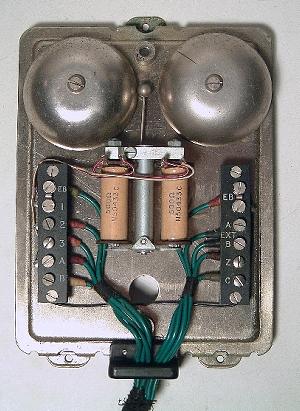

Beikasten, geöffnet.
Oben zweiter Wechselstromwecker für Signalisierung von Anrufen der Nebenstelle, darunter Klemmenleisten.
Neben diesem Zwischenumschalter-Apparat und einem Nebenstellenapparat mit eingebautem Induktor ist lediglich noch eine Batterie (3 Volt) erforderlich:
Z-C   ... Sprechbatterie
EB    ... Extra Bell (Zweitwecker)
EXT ... Extension (Nebenstelle)
A-B   ... Amtsleitung
