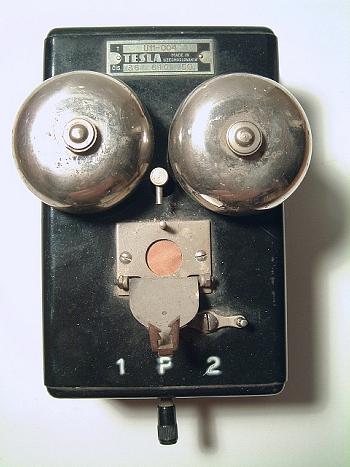

Die Klappe hält sich mit der gezahnten Gabel im Klöppel, beim Ansprechen des Weckers fällt sie nach wenigen Schwingungen heraus. Unten Kellogschalter mit den Stellungen Ltg.1 - Durchsprechen -Ltg.2, in Durchsprechstellung bleibt die Klappe in die Leitung eingeschaltet (s. Stromlaufplan).

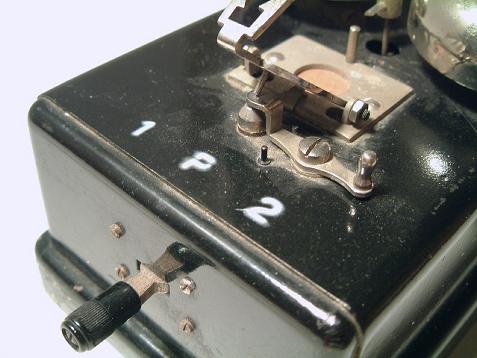

Mechanische Abschaltung des Kontrollweckers
Beim Fallen der Klappe schließt ihr Kontaktstift über einen isolierten Amboß einen externen Weckerstromkreis. Wird das Abschalthebelchen in die waagerechte Stellung gebracht, legt sich der Kontaktstift auf den Hebel - der Kontrollwecker ist abgeschaltet.

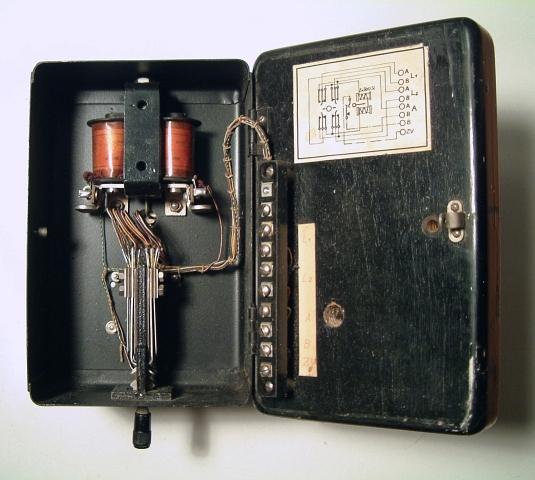

Apparat geöffnet
Oben Weckermagnetsystem, darunter Kellogschalter; Klemmenleiste auf der Holz-Grundplatte
