ERELtel Details:

Tisch-Münzfernsprecher 55
(DRP)

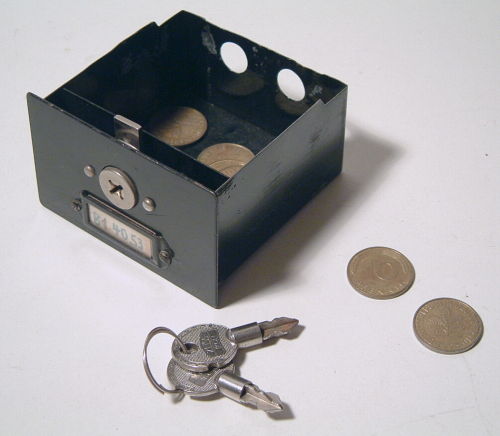

Münzkassette mit Schlüsseln Schon historisch: 10-Pf.-Münzen

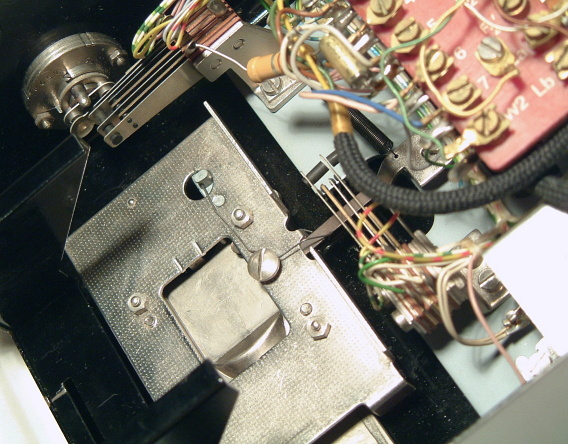

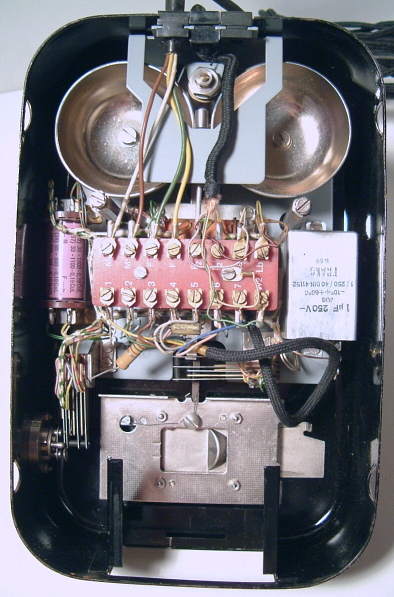

Bodenplatte abgenommen, Münzkassette entfernt Oben: Apparatewecker, links Induktionsspule, darunter Schlüsselschalter zur uneingeschränkten Benutzung ohne Münzeinwurf Mitte: Klemmenleiste, darunter Münzkontakte, unten Münzkanal mit Schieber

Schlüsselschalter (oben) und Münzmechanik

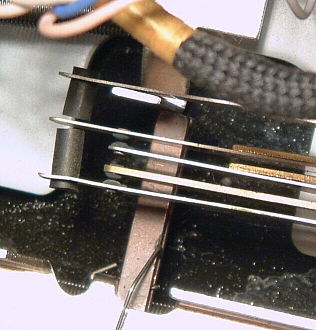

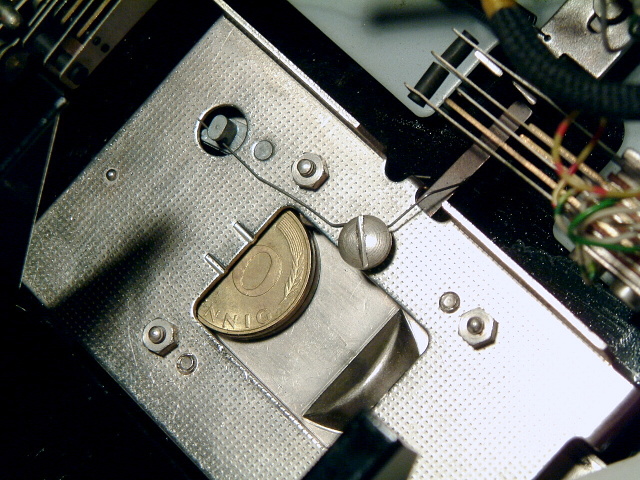

Münzen im Münzkanal Die Münzen betätigen gerade die beiden übereinanderliegenden Fühlhebel (rechts, zwischen Münze und Feder kaum zu erkennen). Die Münzkontakte werden beim Auflegen des Handapparates (oberer gewinkelter Hebel kommt vom Gabelumschalter) in Grundstellung gezogen, beim Abheben stützt sich dieser Hebel gegen die Münzfühlhebel (von unten kommend) ab und verhindert zunächst die Umschaltung:

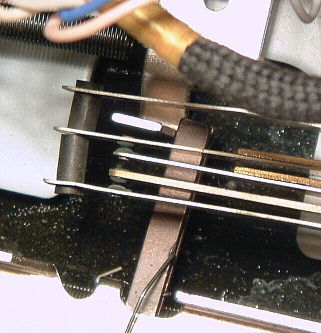

Münzfühlhebel stützen den Rücksetzhebel vom Gabelumschalter ab - Zahlung (noch) nicht erfolgt.	Beide Münzen haben die Fühlhebel betätigt (nach rechts), Rücksetzhebel ist nach unten gefallen und hat die Kontakte freigegeben - Zahlung erfolgt - Sprechstromkreis geschlossen

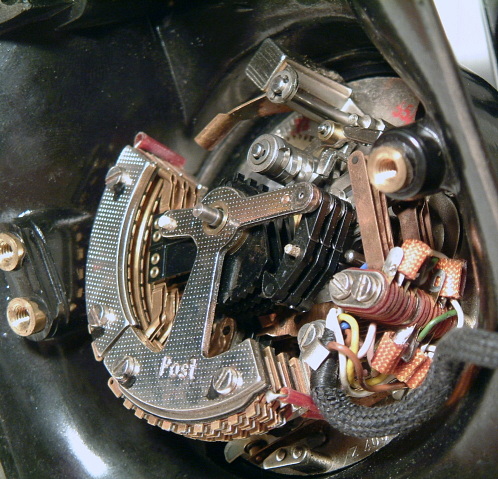

Sperrnummernschalter, Rückansicht u.a. werden durch die ersten drei gewählten Ziffern jeweils Dekadenschalter eingestellt, an deren Lötfahnen dann die jeweils gesperrten (z.B. 0.....) oder gebührenfreien Rufnummernanfänge (z.B. 11...) programmiert werden können.

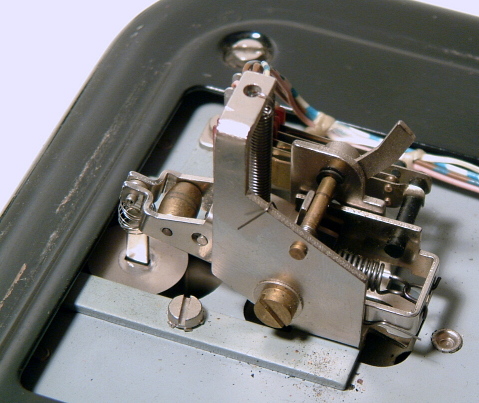

Gabelumschaltermechanik. links unter der runden Scheibe befindet sich eine Verzögerungs-Luftpumpe, die die Gabelumschalterkontakte (rechts hinten) erst 0,4...1,5 s nach Abheben des Handapparates schließt. Dadurch soll verhindert werden, daß durch schnelles Betätigen der Gabel Ziffern ohne Verwendung des Nummernschalters gewählt und damit unzulässige (kostenlose oder durch die 20 Pf. nicht abgedeckte) Gespräche hergestellt werden können.
