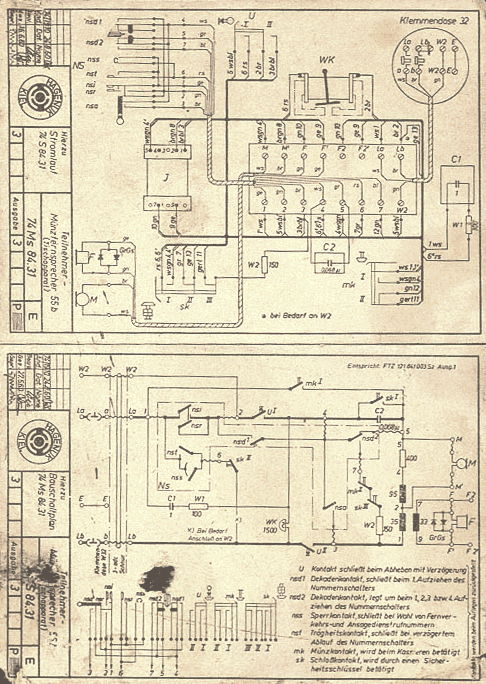

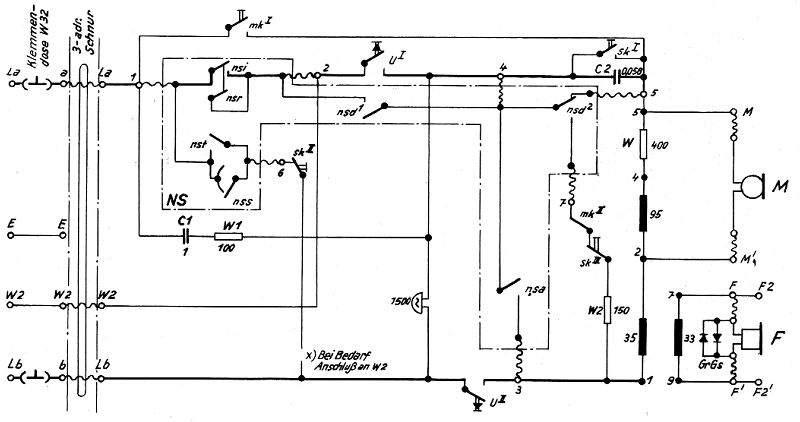

Stromlaufplan
U schließt Anrufstromkreis,
U-Kontakte schließen mit Verzögerung.
nsd1 Dekadenkontakt, schließt beim ersten
Aufziehen des Nummernschalters.
nsd2 Einstellbarer Dekadenkontakt, der beim
1., 2., 3. oder 4. Aufziehen des Nummernschalters betätigt wird
und den Speisestromkreis unterbricht. Er ermöglicht den kostenfreien
Anruf von Kurzrufnummern. In Arbeitslage schließt der nsd2-Kontakt
eine Wählbrücke, um Falschwahlen (u. U. auch Auslösen der Verbindung
bei langen Anschlußleitungen) zu verhindern, da bei geöffnetem nsa-Kontakt
die Amtsschleife nur über den 1500-Ohm-Widerstand des Weckers gehalten
würde.
nss Schließt bei Wahl
von Fernverkehrskennziffern den nsi-Kontakt kurz.
nst Trägheitskontakt,
überbrückt bei künstlich verzögertem Ablauf des Nummernschalters
den nsi-Kontakt.
mk Münzkontakt, schließt
nach dem Kassieren den Speisestromkreis (überbrückt C2) und verhindert
das Auslösen der Verbindung mit dem nsi-Kontakt, ohne den Hörer
aufzulegen.
sk Schloßkontakt,
kann nur durch einen besonderen Sicherheitsschlüssel vom Teilnehmer
betätigt werden und schaltet den Münzfernsprecher wie einen gewöhnlichen
Hauptanschluß von dem alle Gesprächsarten geführt werden können.
|
